Explicamos paso a paso el proceso de diseño y fabricación con tecnología 3D de unos guantes especiales para practicar atletismo en silla de ruedas.

Jordi Madera, atleta paralímpico internacional y embajador de SportUniverse con más de 17 años en el mundo de la competición, está situado en el Top 10 de los mejores atletas del mundo en las disciplinas de maratón y media maratón.



En su impresionante palmarés, cuenta con el récord de España de velocidad en media maratón, 800 metros y 10.000 metros.

Campeón de España de Ciclismo en ruta, de Paratriatlón y de Atletismo en pista en 200, 400, 800, 1.500 y 5.000m.



El primer puesto en competiciones internacionales en Oensinger (Suiza), New Castle (Reino Unido) y Lisboa (Portugal) y tercer puesto en la maratón internacional de Chicago (Estados Unidos).

marato barcelona
Jordi Madera lidera la Maratón de Barcelona, mayo 2022

El reto; unos guantes resistentes



Jordi utiliza unos guantes reforzados para impulsar las ruedas de su silla. Los guantes que utilizaba antes de ponerse en contacto con AsorCAD fueron diseñados y fabricados por él mismo en resina y han sido eficaces y fiables durante mucho tiempo, pero ahora están desgastados tras años de uso y continuas reparaciones.



Antes de deshacerse de ellos, quiere hacer una réplica exacta para fabricar unos nuevos iguales, pero más resistentes o al menos más fáciles de fabricar periódicamente.



Para ello, desde AsorCAD le aconsejamos la tecnología 3D con la que trabajamos habitualmente y que puede ser la solución, tanto para obtener el diseño a medida mediante el escaneado 3D de los guantes y conservarlo para siempre, como para la fabricación de nuevos guantes mediante fabricación aditiva, con una impresora 3D.

Precisos, ligeros y ergonómicos

El primer paso era entender qué tipo de guantes serían los mejores, más allá de comprobar que el diseño fuera el más adecuado desde el punto de vista ergonómico:

  • Deben de ser totalmente ajustados a las manos del atleta para evitar molestias o incluso lesiones.
  • Que pesen lo menos posible, en alta competición cada gramo cuenta.
  • Deben ser resistentes, ya que como nos informó Jordi, los guantes impactan contra la rueda una media de 60-70 veces por minuto durante la carrera.
  • Deben ser impermeables y que aguanten cambios de temperatura sin deformarse.
  • Su fabricación debería de ser sencilla, rápida y sin un alto coste, para poder disponer de las unidades necesarias fácilmente y en el menor tiempo posible.
guante original

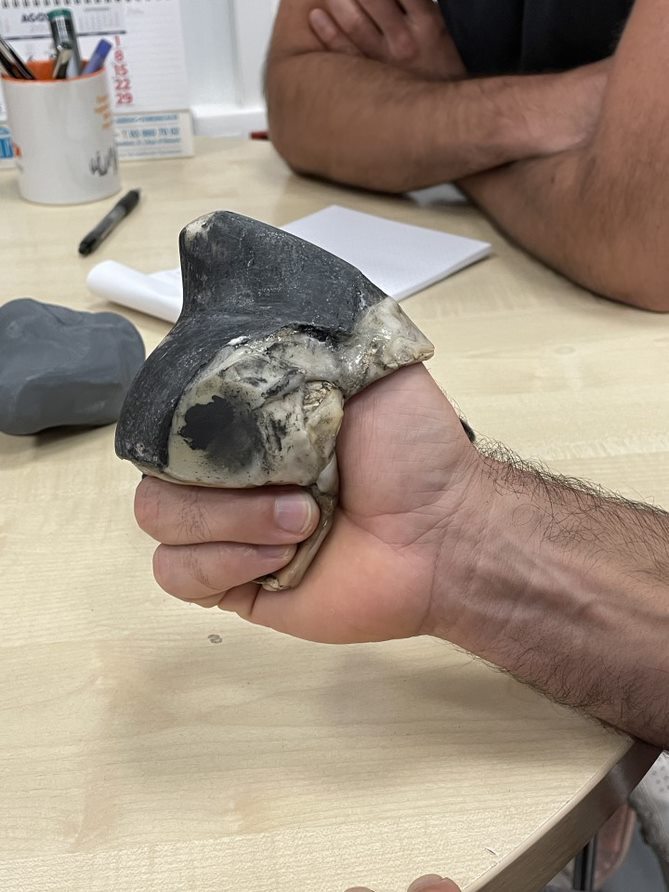

Guante original y postura en mano derecha
escaneado guante

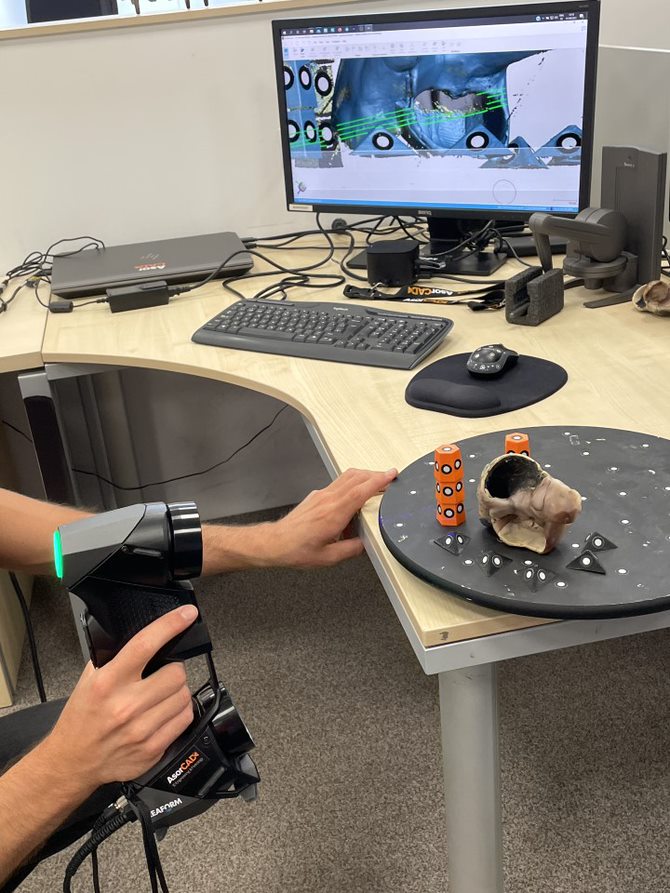

Primer escaneado del guante original

Después de un amplio estudio donde intervinieron el propio atleta Jordi Madera y por parte de AsorCAD, Antonio Sánchez, director; Andrés Navarro, técnico especialista en geometrías orgánicas y Rafel Bárcenas, técnico especialista en Impresión 3D, se llegó a la conclusión de que la tecnología 3D de la que dispone AsorCAD podía dar respuesta a todas las exigencias del proyecto.

reunion asorcad
Reunión previa para abordar el proyecto del equipo técnico de AsorCAD con el atleta Jordi Madera.

Diseño y fabricación de los guantes



El segundo paso del proyecto ya se centró en el diseño y la fabricación de los guantes, que pasamos a detallar en estos 10 pasos:



Paso 1. Escaneado 3D de los guantes originales fabricados por Jordi, para obtener la geometría y el dibujo en CAD que se usará para diseñar los nuevos guantes. Se usó el escáner 3D óptico de tecnología láser HandySCAN Black Elite, a una resolución de 0,3mm. El tiempo de escaneado y procesado de imágenes fue de 50 minutos.

escaneado 3d guante

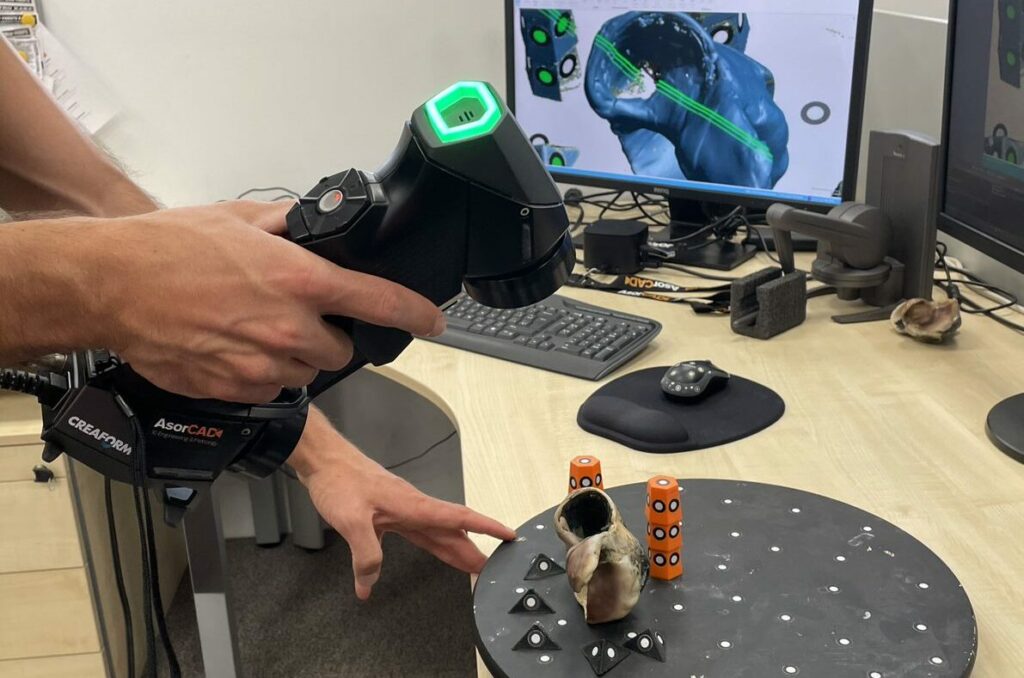

Escaneado 3D del guante original de la mano derecha.
resultado escaneado

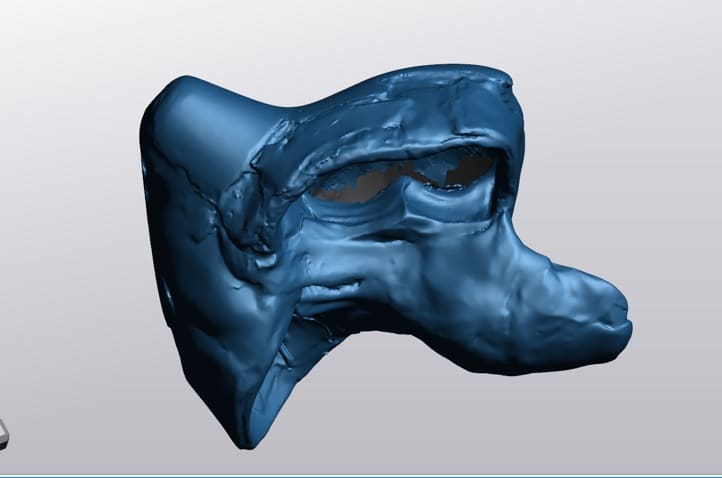

Resultado del escaneado del guante original.

Paso 2. Corte en sección de los guantes: Se seccionaron los guantes de manera virtual, usando el diseño obtenido del escaneado, para acceder a las zonas interiores del guante que no se podían escanear porque eran inaccesibles desde fuera.



Paso 3. Impresión 3D de las secciones de los guantes, para obtener la geometría y una visión interior del guante que no se pudo escanear. Para ello se usó la impresora 3D Makerbot Method X de tecnología FDM a una resolución de 0,2mm y grosor de 0,8mm en material PLA. El tiempo de impresión 3D fue de 12 horas para cada sección.



Paso 4. Escaneado 3D del interior de los guantes: Para conseguir el diseño perfecto y adaptado totalmente a las manos de Jordi, se tomó el guante seccionado impreso en 3D y se aplicó plastilina en la parte interior, el atleta se puso los guantes seccionados haciendo presión sobre la plastilina, consiguiendo así una geometría perfecta de las manos dentro del guante en la postura correcta.



Esta geometría resultante se escaneó con el escáner 3D de tecnología de luz estructurada GO!Scan Spark a 0,3mm de precisión. También se escaneó el guante seccionado con la mano del deportista en la plastilina, para tener un control del volumen de los dedos y poder dibujar el resto de la pared interna de los guantes. El tiempo de escaneado y procesado en esta ocasión fue de 40 minutos.

interior platilina

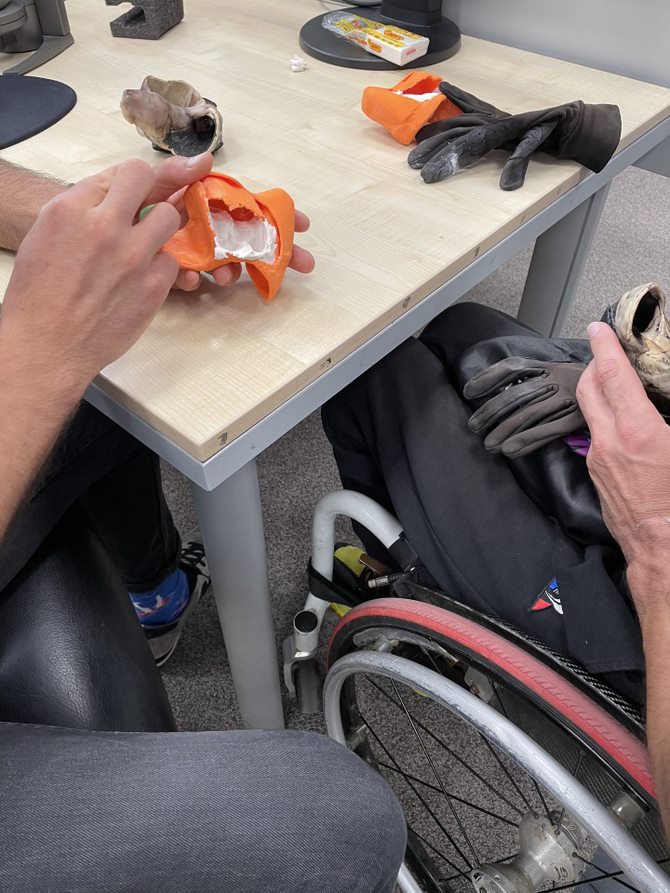

Preparación de interior del guante prototipo.
escaneado plastilina

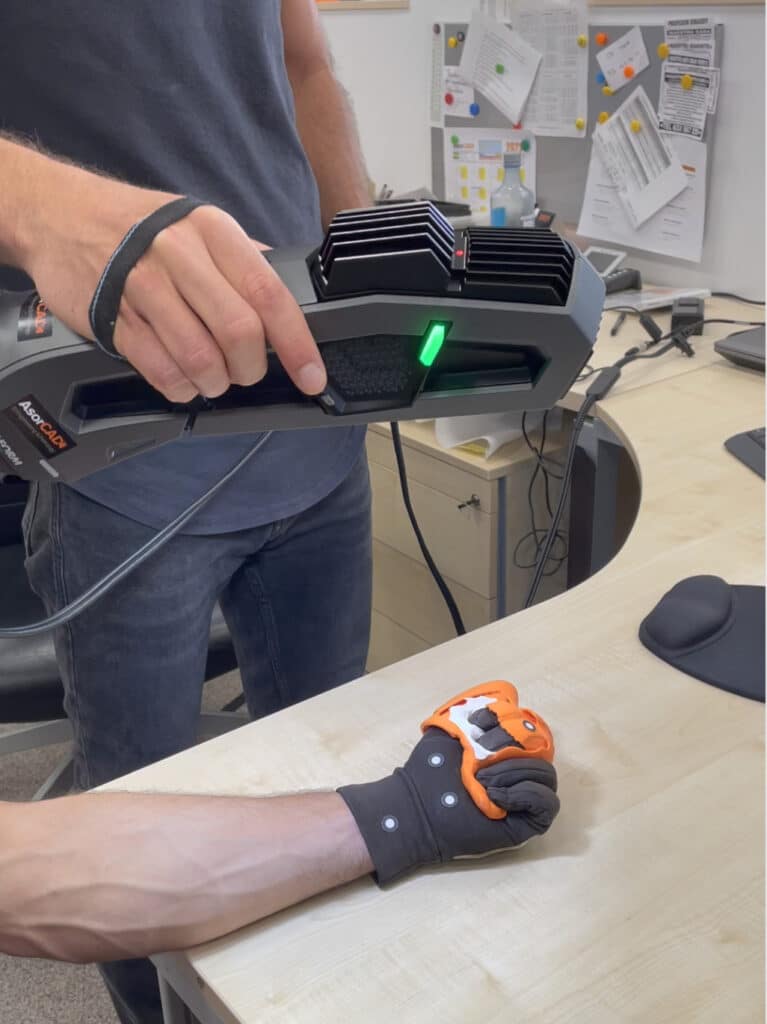

Escaneado 3D de prototipo con postura óptima.
resultado prototipo 3d

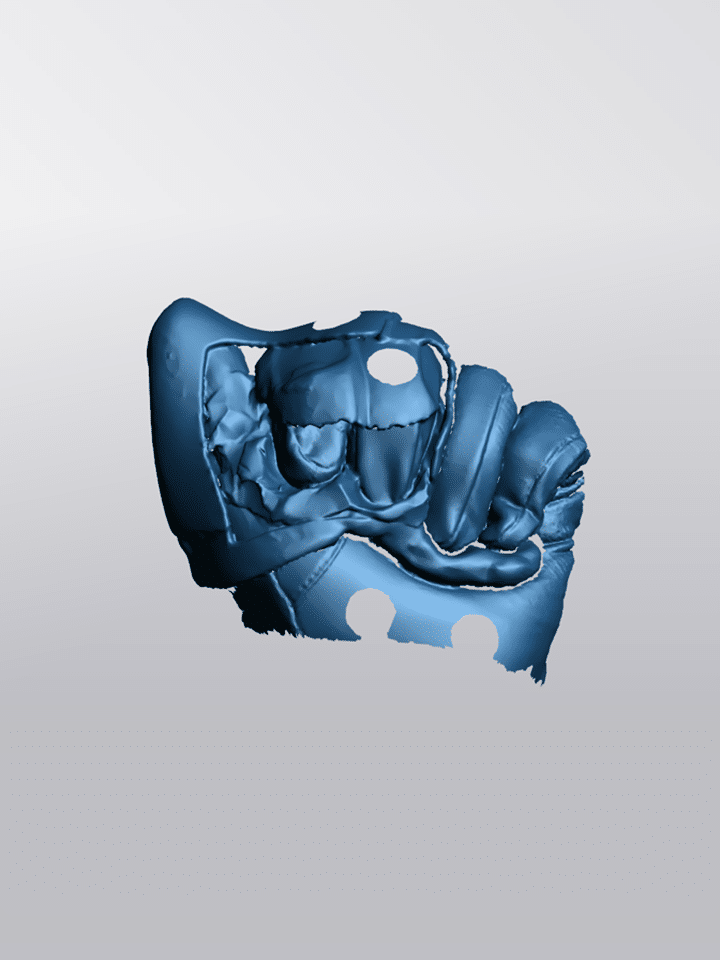

Resultado del escaneado del prototipo con postura óptima.

Paso 5. Diseño del primer prototipo: Se perfeccionaron las irregularidades y se suavizaron las formas de los dos escaneados, para ello se usó el software de Geomagic Freeform Plus durante unos 40 minutos.



Paso 6. Fabricación del primer prototipo: Se hizo la fabricación con la impresora 3D Makerbot Method X de tecnología FDM en material PLA Tough a una resolución de 0,2mm y grosor de 1,2mm. Para ello fueron necesarias 15 horas por cada guante. El atleta se colocó los guantes y los probó durante un entrenamiento para detectar los puntos que se debían corregir.

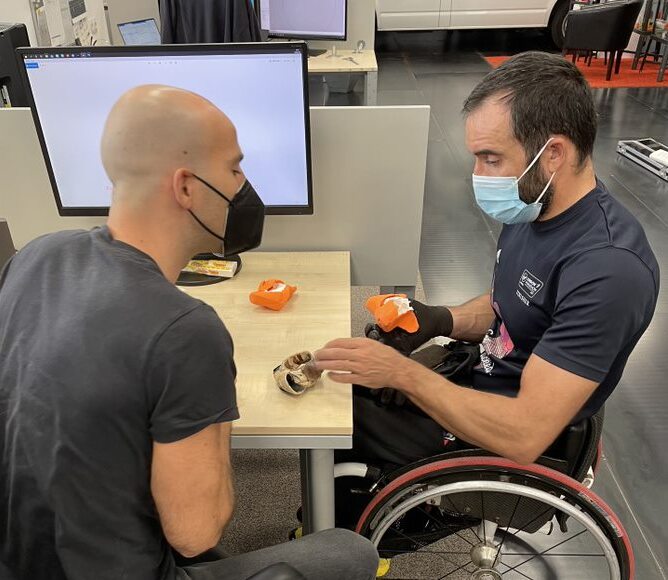

Paso 7. Diseño del segundo prototipo: Jordi nos reportó que los guantes le molestaban en la zona distal de los dedos. Se modificaron los puntos concretos donde el deportista sentía molestias y se aprovechó para suavizar el aspecto externo de los guantes. El software utilizado es de nuevo Geomagic Freeform Plus y el tiempo necesario fueron 3 horas.



Paso 8. Fabricación del segundo prototipo: Se hizo la fabricación con la impresora 3D Makerbot Method X de tecnología FDM en material PLA Tough a una resolución de 0,2mm y grosor de 1,2mm. Para ello fueron necesarias 15 horas por cada guante. Jordi volvió a probar los guantes de la nueva versión prototipo 2 y señaló que aún sentía molestias en la zona distal de los dedos índice y corazón de ambas manos. Además, nos pidió la posibilidad de incorporar un sistema de sujeción de los guantes a las manos mediante cintas, para darle más estabilidad durante las carreras. Aprovechamos el reajuste del diseño del prototipo 3 para incorporarlo.

Estudio para el diseño del segundo prototipo.
segundo prototipo

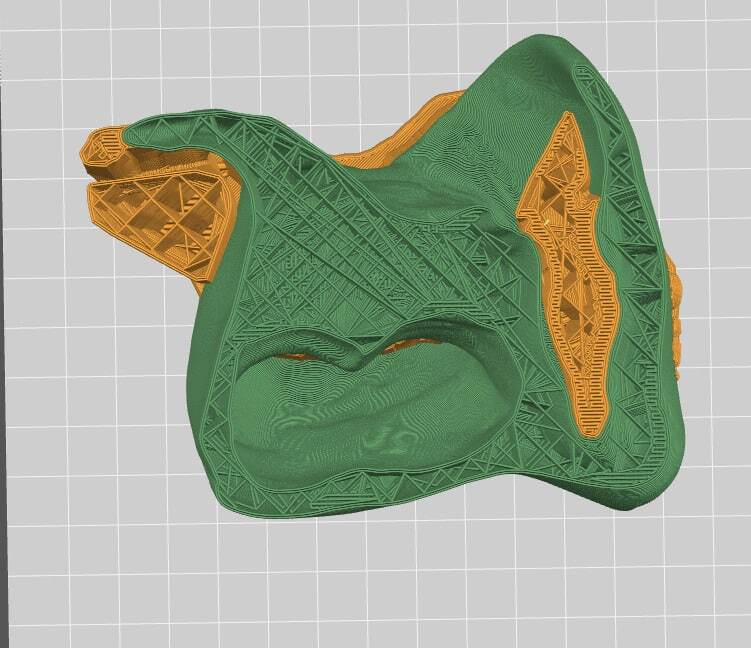

Planteamiento para impresión 3D del 2º prototipo. Mallado interior

Paso 9. Diseño del tercer prototipo: Se ajustaron las geometrías en las zonas distales de los dedos índice y corazón de ambos guantes y se incorporaron en el diseño los anclajes para el sistema de sujeción de los guantes a las manos, mediante cintas. El software utilizado fue nuevamente Geomagic Freeform Plus y el tiempo necesario fueron 3 horas.



Paso 10. Fabricación del tercer prototipo: Se cambió la posición de la impresión primando la alineación de las capas en la zona donde el guante impacta con la rueda, haciéndolo así más resistente, a pesar de que esto conllevara un mayor gasto de material y tiempo de fabricación. Se hizo la fabricación con la impresora 3D Makerbot Method X de tecnología FDM, en material PLA Tough a una resolución de 0,2mm y grosor de 2mm. Para ello fueron necesarias 21 horas por cada guante.

El diseño definitivo



Diseño definitivo de los guantes

La geometría interna fue aprobada por el atleta tras varias pruebas durante los entrenamientos. Después de las modificaciones en el prototipo 3 para darle mayor resistencia, el peso de los guantes aumentó considerablemente, así que se descartó el sistema de sujeción por cintas y se consideró definitivo el diseño de la geometría externa del segundo prototipo. El software utilizado para estos últimos retoques es el mismo Geomagic Freeform Plus y el tiempo necesario fueron 60 minutos.





Fabricación definitiva de los guantes

Para la fabricación final de ambos guantes, una vez validado el diseño externo e interno de ellos, se optó por una impresión 3D en un material plástico altamente resistente a los impactos, la humedad y los cambios de temperatura, como es el PA12.



Se hizo un estudio de los refuerzos necesarios en la estructura interna (o mallado) de las piezas, para evitar la rotura prematura de los guantes y finalmente se decidió utilizar la impresora sPro230 de 3dSystems de tecnología SLS con una resolución de 100-120µm y precisión de 0,2mm. El tiempo necesario para la fabricación de cada guante fue de 21 horas.

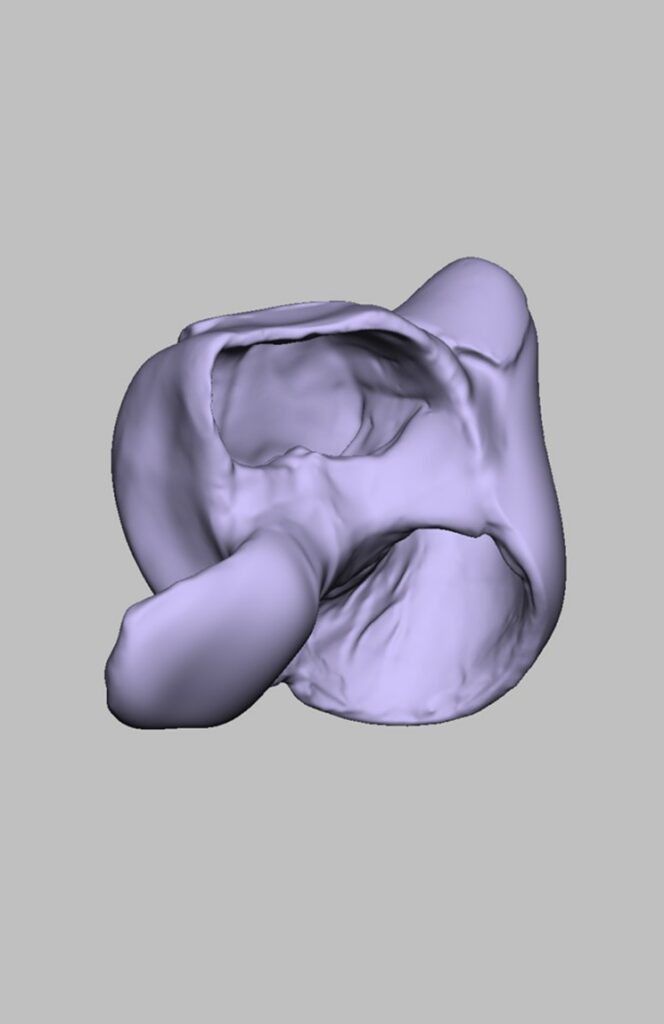

Resultado del escaneado del guante final.
jordi madera guantes

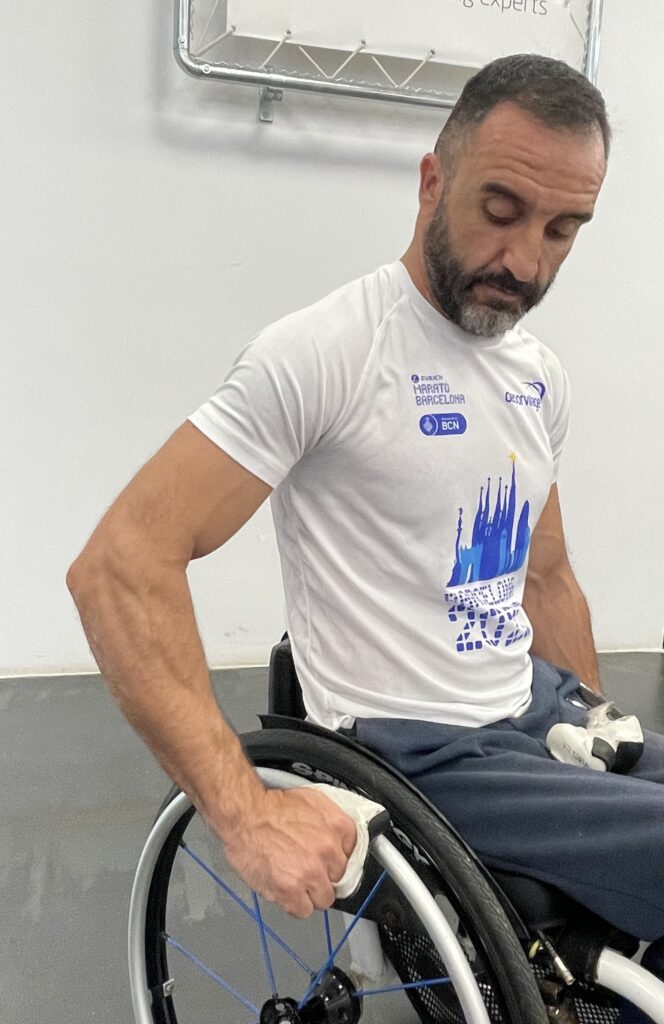

Jordi Madera con los guantes definitivos fabricados en impresión 3D.

Desde AsorCAD queremos agradecer la confianza que Jordi Madera ha depositado en nuestro equipo.



Estábamos convencidos de que nuestra tecnología podía resolver el problema de manera satisfactoria y nos sentimos orgullosos de haber podido colaborar con un atleta de tan alto nivel, portador de valores tan admirables como la superación personal, el esfuerzo y la sana competición.



Nos gusta pensar que los nuevos logros deportivos de Jordi serán, un poquito, gracias a nuestra pequeña aportación.

asorcad y jordi madera
El atleta Jordi Madera con el equipo técnico de AsorCAD
