En fundición, el error dimensional no suele detectarse desde un principio. Se detecta en la pieza bruta, en el mecanizado o, en el peor de los casos, en el cliente. Pero su origen puede estar mucho antes: en un modelo con la contracción mal compensada, en un molde con desgaste acumulado o en una geometría que nadie midió porque no había forma práctica de hacerlo.
El escaneado 3D permite hacer el control dimensional en cada eslabón de la cadena de fundición. No como un control final, sino como una herramienta para encontrar el problema desde la primera fase del proceso de fundición. Estos son los cuatro puntos donde más valor aporta y cómo se resuelve en cada uno.
Antes de fundir: verificar el modelo
Un error en el modelo o patrón se replica en todas las piezas que salen de él. Por eso es el punto más barato para detectar un problema y el más caro para ignorarlo.
Escanear el modelo y compararlo con el CAD permite comprobar, antes de fundir, aspectos que a ojo son difíciles de valorar:
- La compensación de contracción: el metal se contrae al solidificar, y el modelo se fabrica con un factor para compensarlo. Si la geometría real no coincide con la prevista, la pieza saldrá fuera de cota.
- Los sobreespesores de mecanizado: una pieza con material de menos no se puede recuperar.
- Las zonas de transición y los ángulos de desmoldeo, que condicionan cómo se comportará el molde.
El resultado es un mapa de desviación en color que muestra, zona por zona, dónde el modelo se aparta del diseño. Comprobarlo cuesta unos minutos, pero descubrirlo después de fundir cuesta una colada.
Cómo se resuelve: se escanea el modelo con un escáner 3D portátil y la malla se compara con el CAD en un software de inspección como Geomagic Control X, PolyWorks Inspector o Creaform Metrology Suite. El informe de desviaciones queda como registro antes de lanzar la producción.
En el molde: detectar el desgaste a tiempo
Los moldes permanentes, las coquillas y las cajas de machos se desgastan de forma progresiva. Mientras tanto, siguen produciendo piezas que parecen correctas hasta que una cota se sale de tolerancia.
Con un escáner portátil, el molde se mide dónde está, sin desmontarlo y sin llevarlo a un laboratorio. Comparar el escaneado contra el CAD permite ver cuánto se ha desgastado cada zona y decidir cuándo intervenir. Es la diferencia entre programar un mantenimiento y parar la producción por un rechazo.
Si el escaneado se repite a intervalos regulares, se obtiene además un histórico de desgaste por zonas, que ayuda a planificar el mantenimiento.
En la pieza fundida: control dimensional y primeras piezas

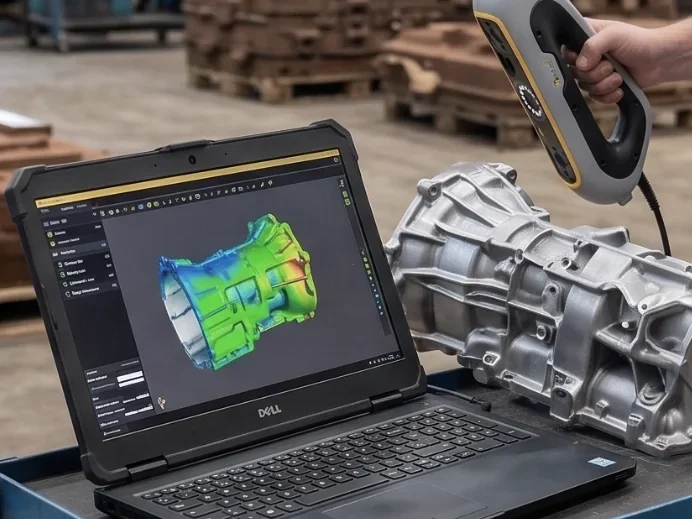

Aquí ya no se comprueba la herramienta, sino el resultado. Medir una pieza fundida con calibres y útiles es lento, cubre pocos puntos y no siempre es viable con geometrías complejas. El control dimensional de piezas fundidas con escáner 3D captura la superficie completa y localiza defectos que un calibre no encuentra:
- Desfase entre las dos mitades del molde: un escalón en la línea de partición que desplaza una mitad de la pieza respecto a la otra.
- Alabeos y deformaciones por enfriamiento irregular, difíciles de medir con útiles en piezas grandes o de forma libre.
- Llenado incompleto en paredes finas o esquinas: faltas de material que la inspección visual no cuantifica.
- Rebabas y excesos en la línea de partición, que condicionan el desbarbado posterior.
Donde más se aprovecha es en las primeras piezas de una serie: se escanean, se comparan con el CAD y se decide si se libera la producción o se corrige el molde antes de fundir cientos de unidades.
Después, el mismo control se repite por lotes y el informe de desviaciones sirve de evidencia para el departamento de calidad y para el cliente. Si una desviación aparece siempre en la misma zona, el origen está en el modelo o en el molde, y ya sabes dónde mirar.
Un matiz: el escaneado mide la superficie exterior. Las porosidades internas se controlan con otras técnicas, como los ensayos no destructivos. Para todo lo dimensional, es el complemento ideal de la metrología 3D.
Piezas sin planos: de la pieza física al modelo CAD
En fundición es habitual encontrarse con piezas que no tienen documentación: repuestos de maquinaria antigua, diseños 3D heredados o componentes cuyo fabricante ya no existe. Sin planos, reproducirlas implicaba un trabajo largo de medición manual y redibujado en oficina técnica.

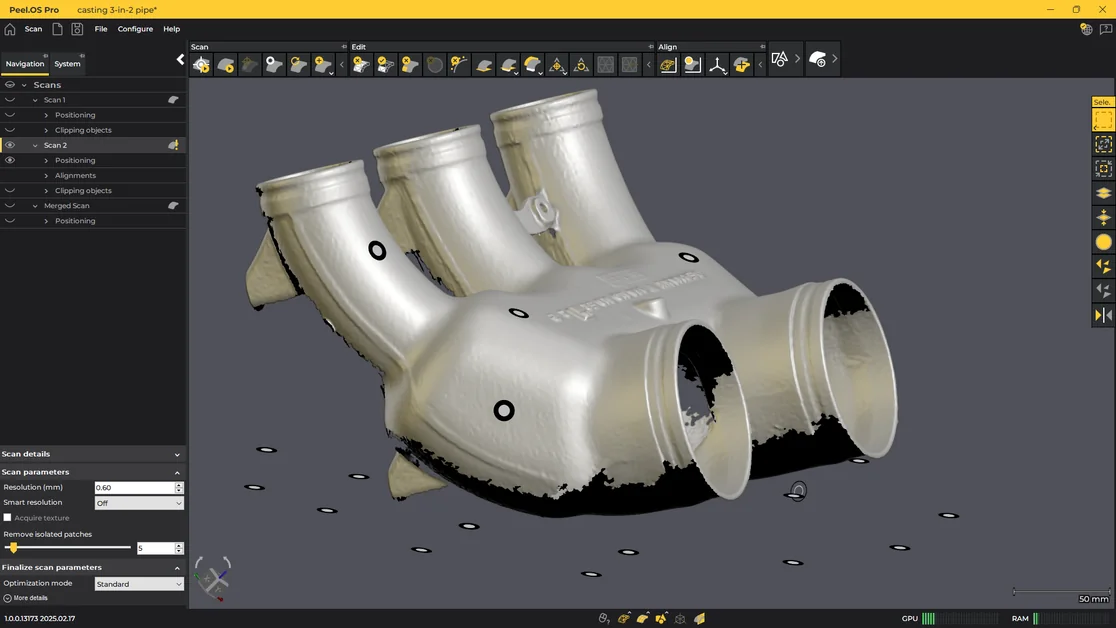

Escaneando la pieza se obtiene su geometría real en forma de malla y, a partir de ella, se reconstruye el modelo CAD con el que generar un nuevo diseño 3D, con la finalidad de fabricar la pieza, por ejemplo, mediante impresión 3D. Lo que antes llevaba semanas se resuelve en horas. La reconstrucción se hace con software específico de ingeniería inversa como Geomagic Design X.
Hay una decisión técnica clave: una pieza antigua suele estar desgastada o deformada, así que hay que decidir si se reproduce tal como está o se modela su geometría ideal. Es lo que hace destacar una buena ingeniería inversa. Te lo explicamos con más detalle en nuestro artículo sobre el flujo completo de ingeniería inversa.
Qué debe cumplir un escáner 3D para trabajar en una planta de fundición
En fundición el escáner no trabaja en una sala de metrología: trabaja junto al modelo, el molde o la pieza. De ahí los criterios que importan:

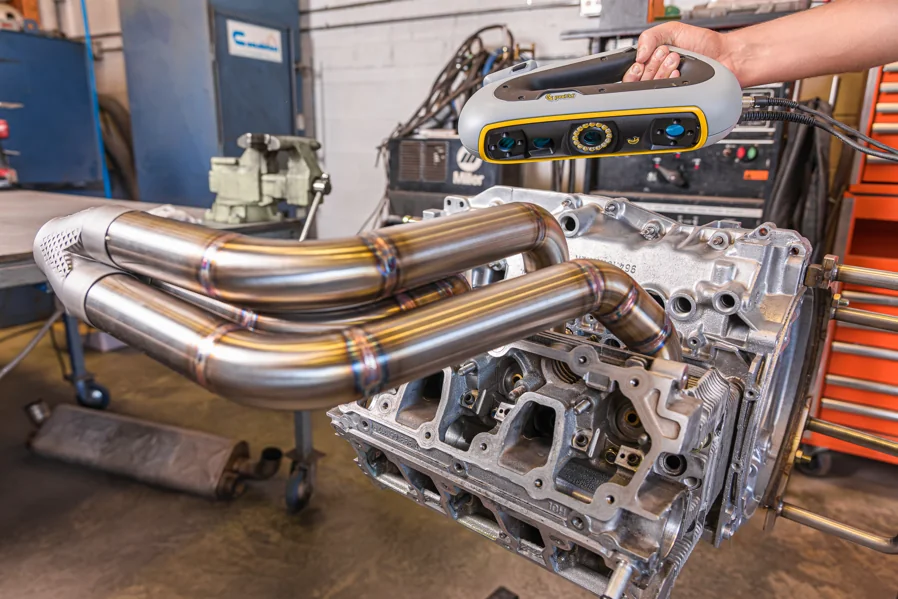

- Portabilidad: que vaya a la pieza y no al revés, sin laboratorio ni paradas de producción. Con 950 g, el Peel 3D se maneja sin soportes alrededor de moldes y piezas.
- Puesta en marcha rápida: si preparar cada pieza lleva más tiempo que escanearla, el control deja de hacerse de forma recurrente.
- Precisión acorde a las tolerancias de fundición: con hasta 0,050 mm, queda por debajo de las tolerancias habituales de una pieza fundida. Lo que cuenta es que el resultado sea repetible entre lotes.
- Manejo por personal de planta: que pueda usarlo el técnico de calidad sin ser metrólogo, con formación en sus propias instalaciones.
- Compatibilidad con el software de inspección y de CAD para comparar con el nominal y generar informes.
Por dónde empezar
No hace falta aplicar los cuatro puntos a la vez. Lo más habitual es empezar por el que más rechazos genera: si el problema aparece en las primeras piezas de cada serie, el control del modelo y del molde suele dar resultado rápido. A partir de ahí, hay quien prefiere incorporar un escáner 3D portátil como el Peel 3D y hacer el control en su propia planta, y quien prefiere externalizar los trabajos puntuales, como una pieza sin planos que requiere ingeniería inversa.
En AsorCAD trabajamos de las dos maneras, y en el caso del equipo la venta incluye formación en tus instalaciones y soporte técnico local.
Medir antes para corregir menos
La calidad en fundición no se construye al final del proceso. Se construye comprobando cada paso: el modelo antes de fundir, el molde mientras produce, la pieza antes de mecanizar y los repuestos antes de reproducirlos.
