Imagina que tienes en las manos una pieza crítica de una máquina. No hay planos, el fabricante ya no existe y necesitas reproducirla o mejorarla. O quizás tienes una pieza funcional que quieres optimizar, pero nunca existió en formato digital. En ambos casos, el camino pasa por la ingeniería inversa.
En AsorCAD llevamos más de 30 años ayudando a empresas a recorrer ese camino. Y aunque ya hemos hablado de por qué el escaneado 3D es esencial para la ingeniería inversa, hoy queremos ir un paso más allá: explicar cómo funciona realmente el proceso, fase a fase, qué decisiones hay que tomar en cada momento y dónde se cometen los errores más habituales.
Análisis previo de la pieza
Antes de empezar con el escaneado, hay que tener en cuenta una serie de parámetros que condicionan todo el flujo posterior.
- Tamaño y geometría: No es lo mismo una pieza de 20 mm que una carrocería de vehículo. El tamaño determina el tipo de escáner y la estrategia de captura.
- Material y acabado superficial: Las superficies muy reflectantes (acero pulido, aluminio) o muy oscuras dificultan la captura de luz estructurada o láser. En estos casos, puede ser necesario aplicar un recubrimiento antirreflectante temporal.
- Estado de la pieza: ¿Está desgastada? ¿Tiene deformaciones por uso? Hay que decidir si se quiere capturar la pieza tal como está o modelar su geometría ideal.
- Nivel de detalle requerido: ¿Es una pieza funcional con tolerancias estrictas o un elemento estético? Esto determina la precisión necesaria y el tiempo a invertir.
- Uso final del modelo CAD: No es lo mismo un modelo para visualización que uno para mecanizado CNC o impresión 3D. El destino final define los requisitos del archivo de salida.

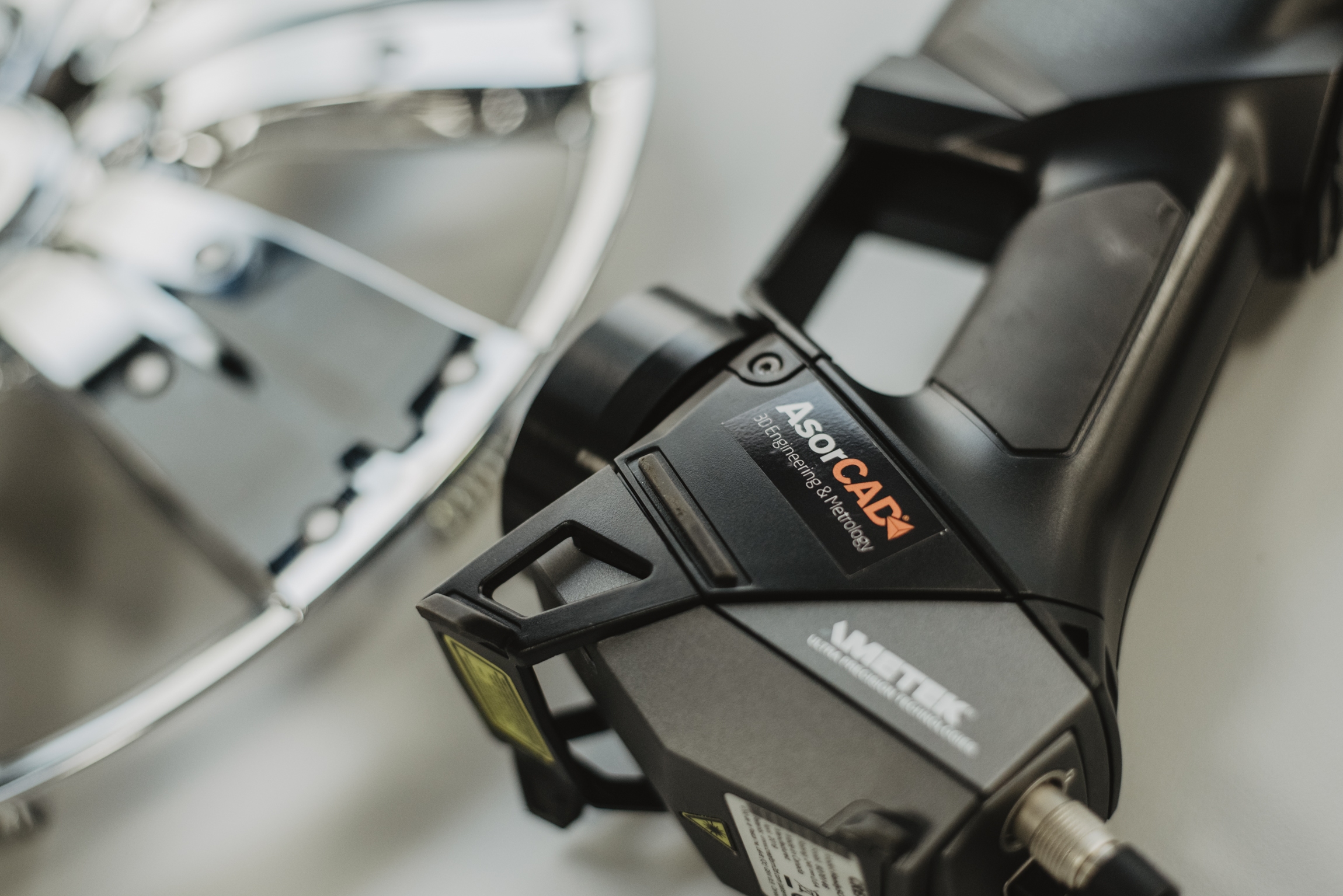

El escaneado 3D

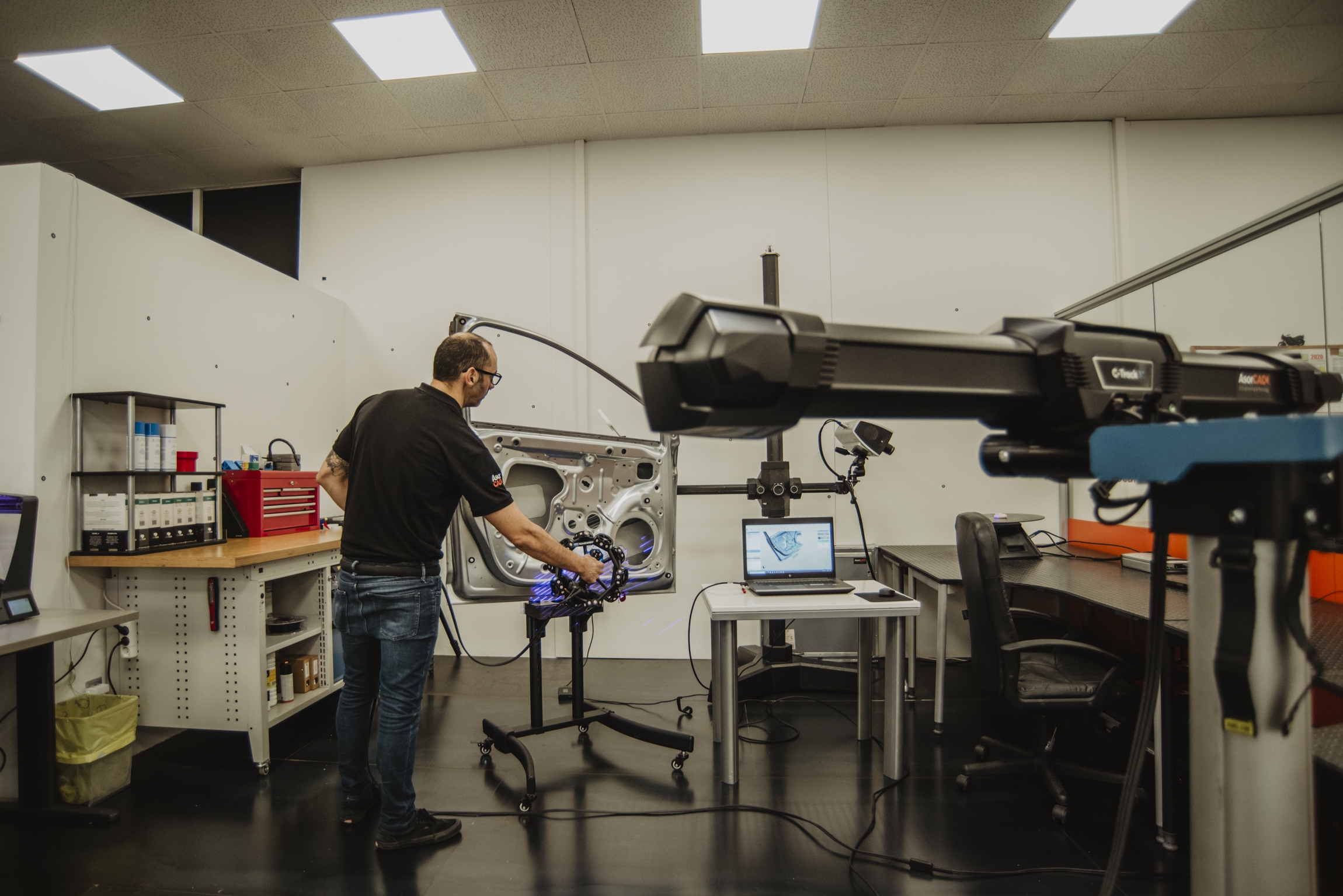

Con la estrategia definida, llega el momento de capturar la geometría de la pieza. El resultado de esta fase es una nube de puntos: millones de puntos en el espacio 3D que representan la superficie del objeto con una precisión de décimas o centésimas de milímetro.

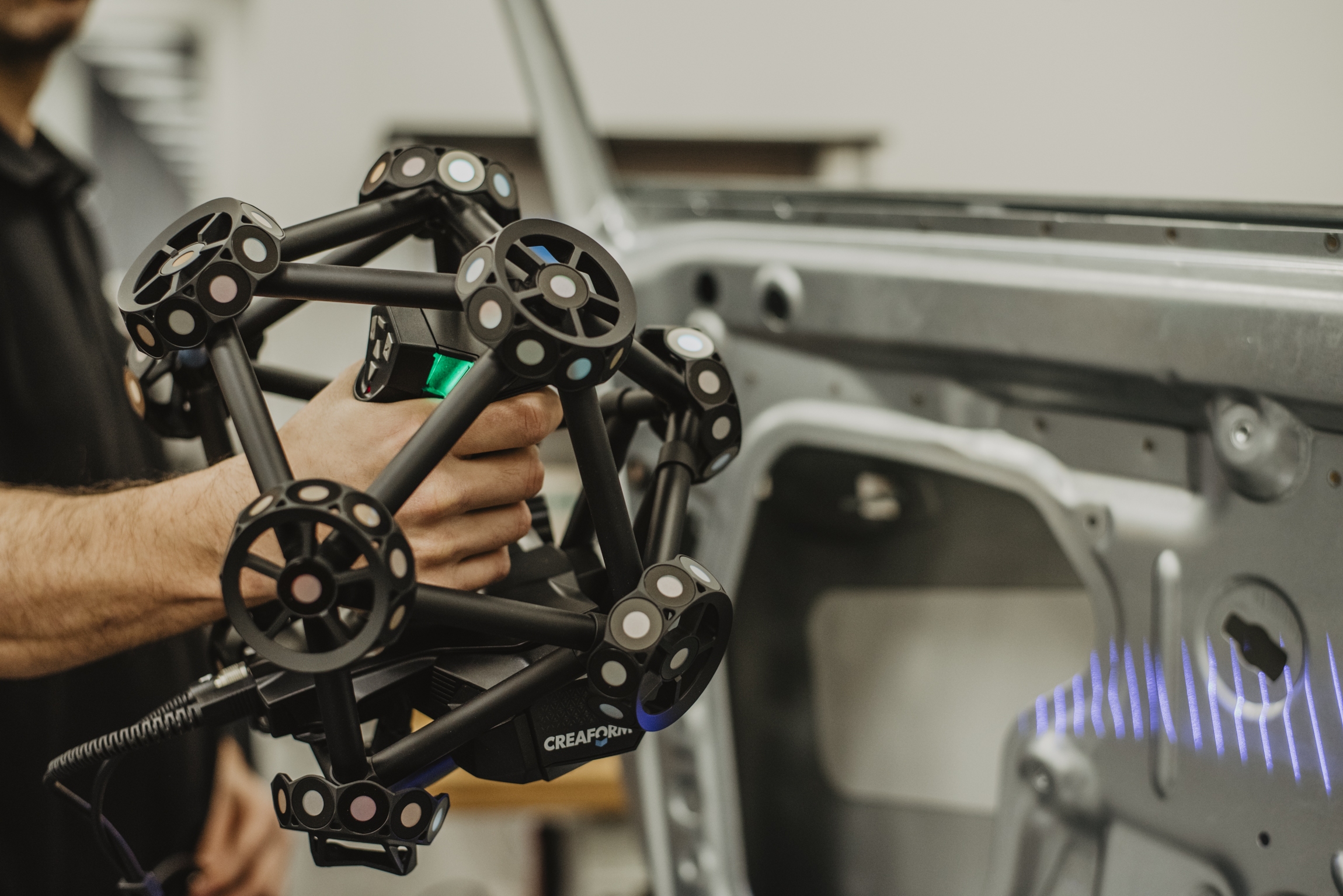

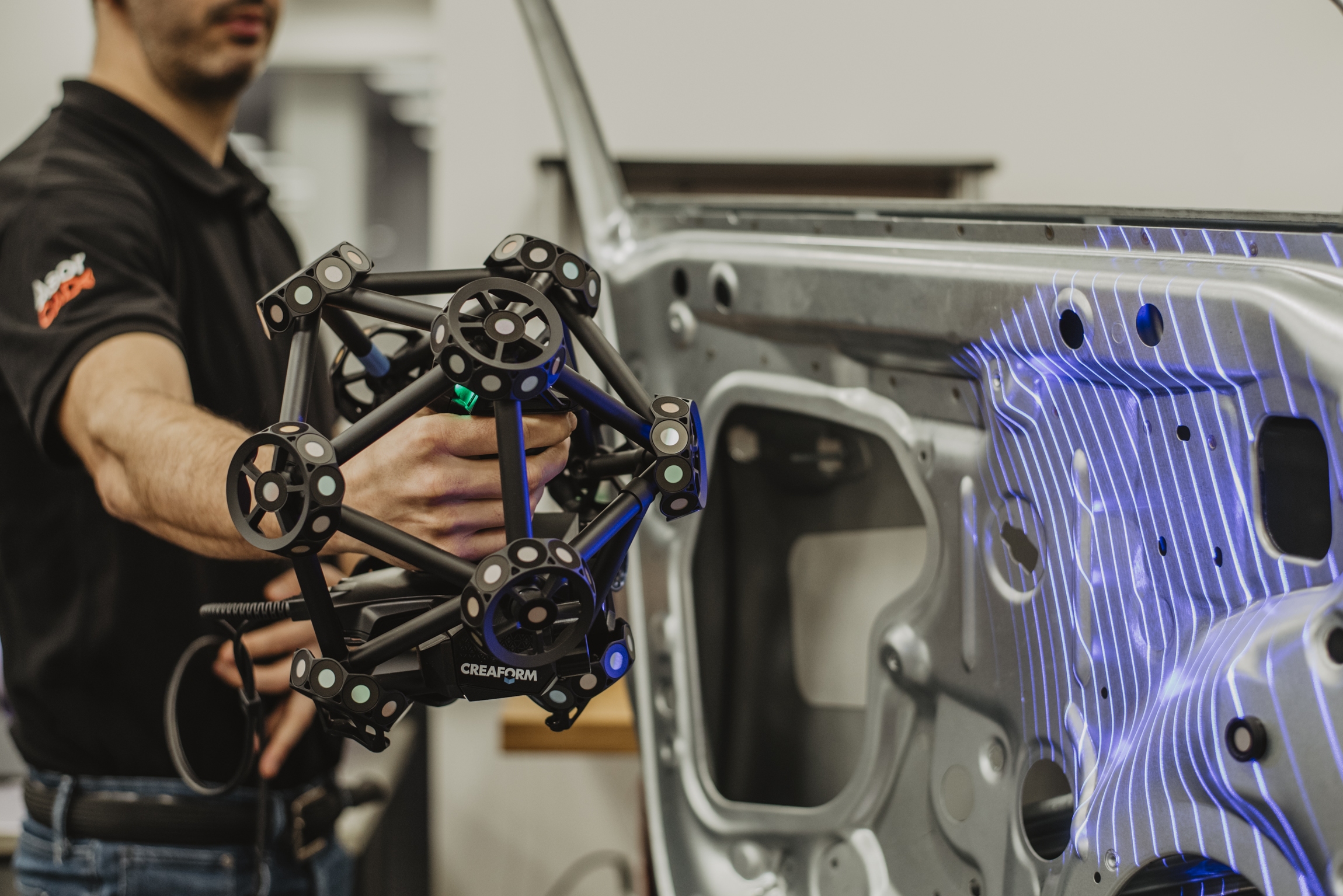

Durante el escaneado, el operario va capturando la pieza desde distintos ángulos para asegurar que no queda ninguna zona sin registrar. El software va componiendo en tiempo real la malla de puntos y alertando si hay zonas incompletas.
El resultado de esta fase no es todavía un modelo CAD: es una malla poligonal (formato STL o similar), que es la representación digital fiel de la geometría real de la pieza, con todas sus imperfecciones.
Tratamiento de la malla
Esta es la fase menos visible, pero una de las más importantes. Una malla poligonal recién escaneada siempre contiene imperfecciones: agujeros en zonas de difícil acceso, ruido superficial, triángulos mal formados o zonas solapadas por el movimiento del escáner.
El tratamiento de la malla consiste en:
- Limpieza: Eliminar puntos espurios y zonas mal capturadas.
- Relleno de huecos: Cerrar las zonas donde no llegó el escáner, ya sea de forma automática o manual según la criticidad de esa zona.
- Suavizado selectivo: Reducir el ruido superficial sin perder los detalles geométricos relevantes (aristas, chaflanes, transiciones).
- Optimización: Reducir el número de triángulos manteniendo la fidelidad geométrica, para que el archivo sea manejable en fases posteriores.
El software de referencia para esta fase es Geomagic, que permite trabajar con mallas complejas de forma eficiente y con herramientas específicas para tratamiento de datos de escaneado.
De la malla al modelo CAD paramétrico
Esta es la fase clave y la que más diferencia a la ingeniería inversa del simple «escaneo 3D». Pasar de una malla a un modelo CAD paramétrico no es una conversión automática: es un proceso de ingeniería que requiere criterio técnico.
¿Por qué no sirve la malla directamente? Porque una malla STL es un conjunto de triángulos que describe una forma, pero no es editable, no tiene historia de operaciones, no tiene relaciones paramétricas y no es apta para mecanizado CNC directo ni para modificaciones de diseño.
Un modelo CAD paramétrico, en cambio, está compuesto por superficies, sólidos, operaciones (extrusiones, vaciados, redondeos) y planos de referencia. Es un modelo vivo, modificable y listo para fabricación.
El proceso de conversión implica:
- Definir el sistema de referencia: Establecer planos principales, ejes y origen a partir de la geometría de la malla.
- Identificar y reconstruir geometrías regladas: Planos, cilindros, esferas, conos… Las superficies regulares se redefinen con precisión matemática a partir de la malla, no se copian directamente.
- Modelar superficies complejas (freeform): Las zonas orgánicas o de forma libre se trabajan con herramientas de superficie NURBS, ajustadas a la malla como referencia.
- Integrar y cerrar el sólido: Todas las superficies se combinan en un sólido paramétrico coherent si fuera necesario.
El software de referencia para esta fase es Geomagic Design X, que combina herramientas de modelado CAD con la malla de referencia superpuesta, permitiendo trabajar con ambas simultáneamente y verificando en todo momento la fidelidad contra el original.
El resultado es un archivo compatible con los principales sistemas CAD del mercado (SolidWorks, CATIA, NX, Creo…) listo para modificar, optimizar o llevar directamente a fabricación.
Validación del modelo
El proceso no termina cuando el modelo CAD está cerrado. Antes de darlo por bueno, hay que verificar que representa fielmente la pieza original dentro de las tolerancias requeridas.

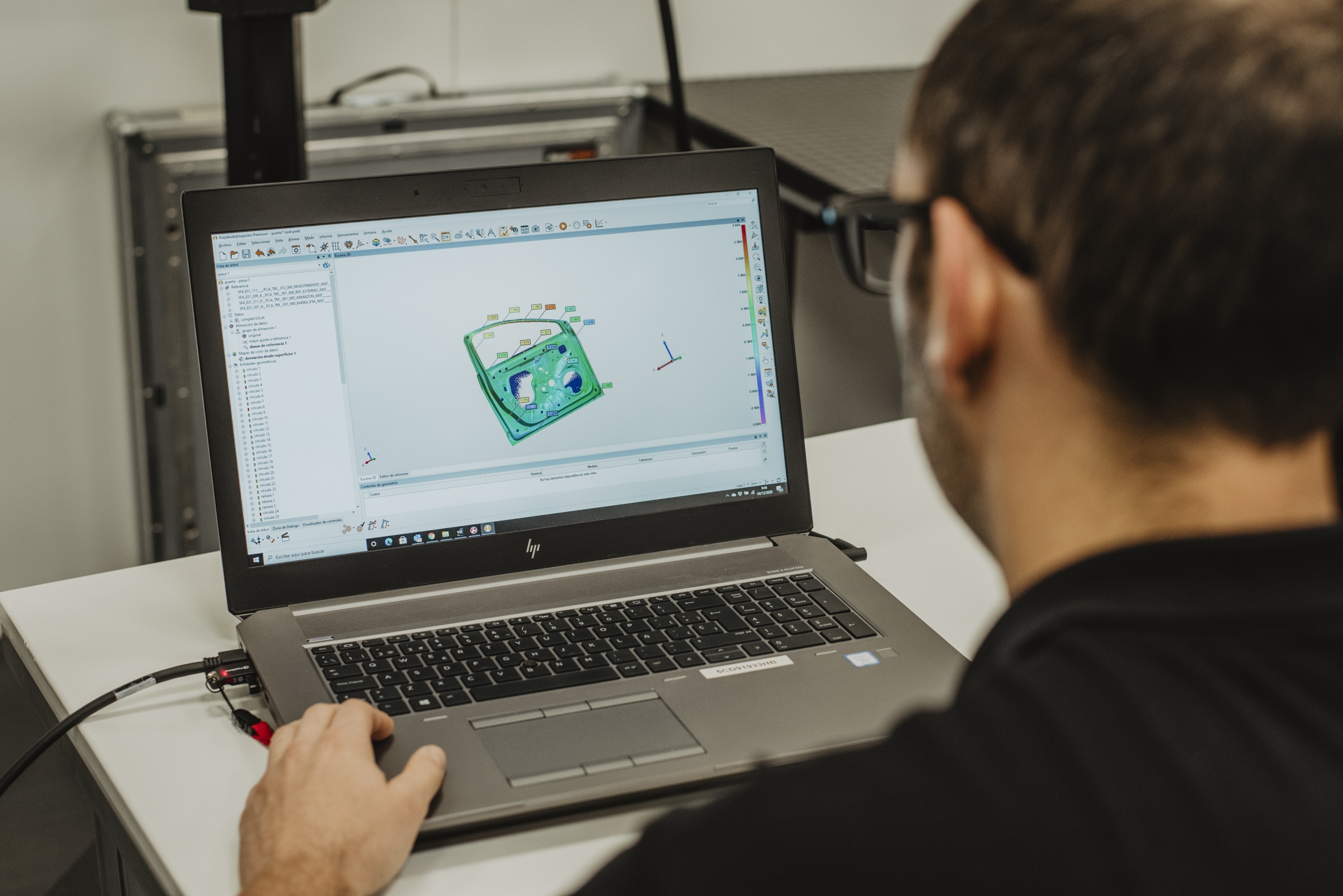

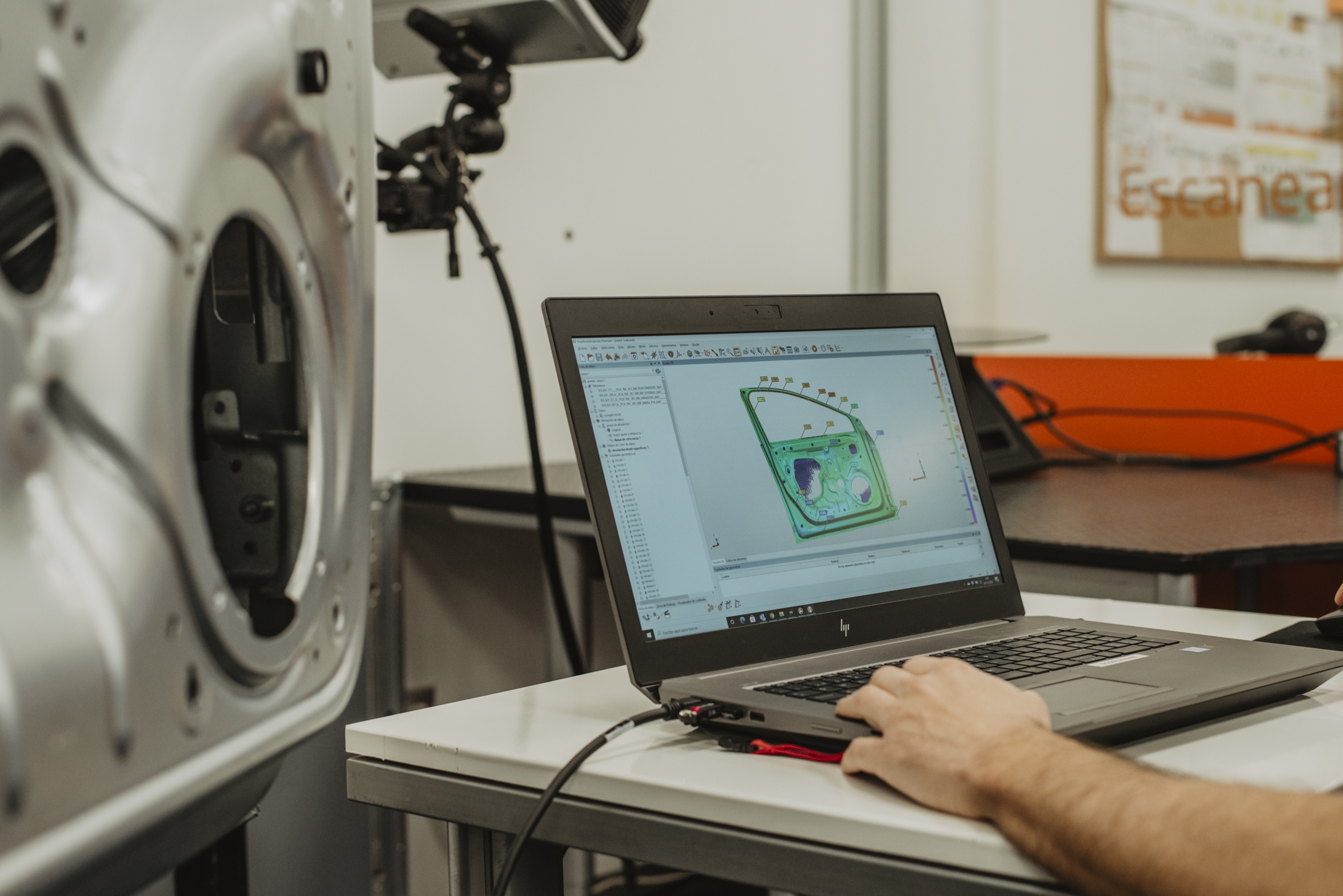

La validación se realiza mediante un análisis de desviación cromático: se compara el modelo CAD con la malla original y se genera un mapa de colores que muestra visualmente las zonas donde el modelo se aleja de la geometría real. Las zonas en verde indican coincidencia dentro de tolerancia; los rojos y azules, desviaciones por exceso o defecto.
Este análisis permite detectar:
- Zonas donde el modelo se ha «idealizado» en exceso.
- Áreas críticas que requieren mayor ajuste.
- Si la pieza original tenía deformaciones que hay que decidir si incorporar o no al modelo.
El informe de validación también sirve como documentación del proceso y como garantía para el cliente o para el departamento de calidad.
Del objeto físico al archivo digital: un proceso que requiere experiencia
La ingeniería inversa combina tecnología punta con criterio de ingeniería. Los equipos y el software son herramientas poderosas, pero el resultado final depende de quién los maneja y de cómo se toman las decisiones en cada fase.
En AsorCAD ofrecemos tanto los equipos de escaneado y el software necesario para hacer este proceso internamente, como el servicio completo de ingeniería inversa para empresas que prefieren externalizar el proceso o que se enfrentan a proyectos puntuales de alta complejidad.
¿Tienes una pieza que necesitas escanear o reproducir? Contacta con nuestro equipo y te asesoramos sin compromiso sobre la mejor solución para tu caso.
¿Te ha resultado útil este artículo? Compártelo con tu equipo o guárdalo para futuras consultas. Y si quieres profundizar en alguna de las fases del proceso, no dudes en preguntarnos.
