La medición 3D como parte natural del proceso de mecanizado CNC moderno
Tabla de contenidos
Superficies complejas y mecanizado en 5 ejes: cuando la metrología 3D es imprescindible
En el mecanizado CNC actual, la medición ya no es un trámite ni una formalidad para cumplir un plano. Es una herramienta clave para comprender el proceso productivo y tomar decisiones técnicas con fundamento. Cuando esta idea se asimila, la forma de trabajar cambia por completo.
A medida que las piezas se vuelven más complejas —geometrías 3D, superficies libres, mecanizado en 5 ejes o materiales exigentes— confiar únicamente en supuestos deja de ser suficiente. La máquina puede ser precisa, el programa estar bien calculado y la herramienta ser la adecuada, pero la realidad del proceso siempre introduce variaciones.
Aquí es donde la medición 3D permite ver esa realidad tal como es y no como se supone que debería ser.
Medir no es comprobar: es entender
Tradicionalmente, la medición 3D se ha asociado al control de calidad entendido como una simple verificación: una cota está dentro o fuera de tolerancia. Sin embargo, esta visión resulta limitada en un entorno CNC moderno.
Medir hoy sirve para responder preguntas mucho más relevantes para el proceso:
- ¿La pieza se está comportando como se esperaba?
- ¿El material se deforma durante el mecanizado?
- ¿Las superficies 3D mantienen continuidad real o solo teórica?
Cuando se analiza una pieza de forma completa, mediante mediciones 3D representativas, aparecen patrones que van más allá de una cota fuera de tolerancia. Se identifican tendencias geométricas como inclinaciones progresivas, torsiones suaves o zonas que siempre se desvían de la misma manera.
Esta información es especialmente valiosa para programación, ajustes de proceso y toma de decisiones. Medir bien permite dejar de reaccionar y empezar a anticiparse.
El valor de medir durante el proceso, no solo al final
Uno de los errores más comunes es medir únicamente la pieza terminada. En ese punto, la información llega tarde. No porque ya no sea útil, sino porque ya no ayuda a entender cómo se llegó a ese resultado.
Cuando se incorpora la medición entre operaciones —tras un desbaste, antes de un acabado crítico o después de una operación en 5 ejes— se obtiene una visión clara del estado real de la pieza en cada fase.
La metrología 3D en proceso permite verificar aspectos clave como:
- Si existe suficiente sobrematerial para el acabado
- Si la pieza se ha movido tras un cambio de amarre
- Si la geometría intermedia es coherente con las operaciones siguientes
Este enfoque transforma la medición en una herramienta activa del proceso productivo, no en una simple comprobación final.
Superficies complejas: cuando los puntos ya no bastan
En piezas mecanizadas en 5 ejes o con superficies libres, la geometría no puede describirse correctamente con unos pocos puntos o secciones. Es posible que las cotas “den bien” y, aun así, la superficie no sea funcional.

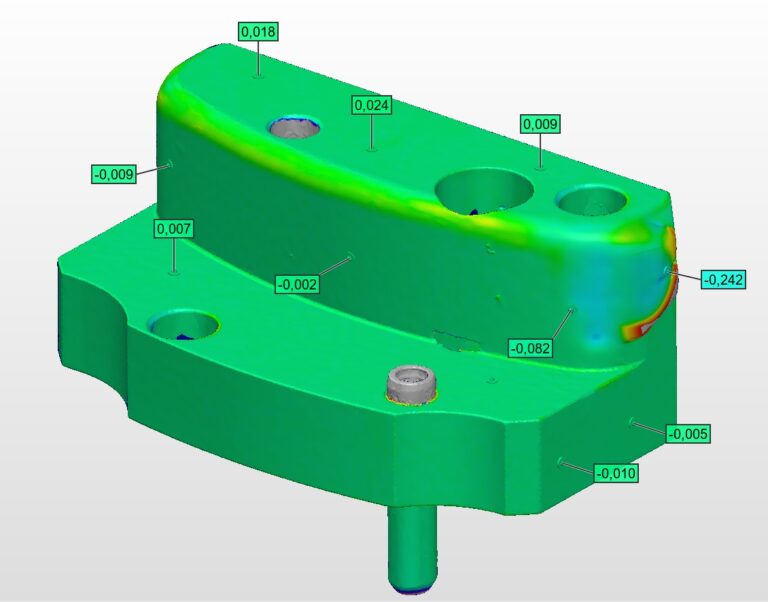

La medición 3D de superficies permite evaluar continuidad, transiciones suaves, ondulaciones o desviaciones progresivas que no aparecen en una tabla de cotas. Esto es crítico en moldes, componentes aerodinámicos o piezas que interactúan con otras, donde el contacto y el flujo son determinantes.
En estos casos, la medición deja de ser binaria (bien/mal) y pasa a ser una lectura completa de la geometría real, alineada con el comportamiento funcional de la pieza.

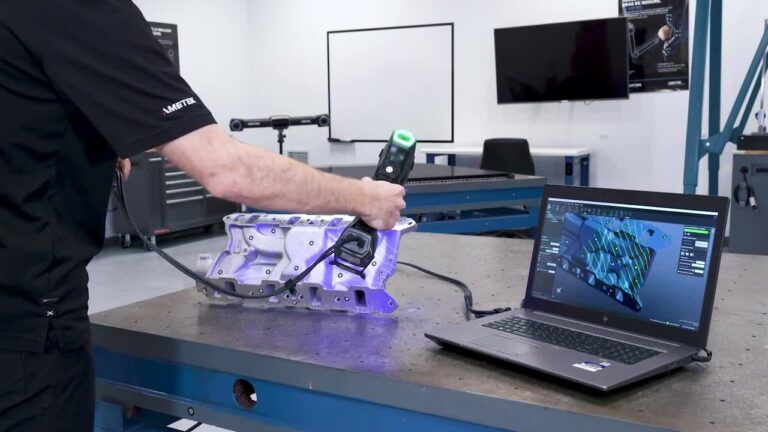

Medir en planta: información con contexto
El lugar donde se mide también importa. Realizar la medición en el entorno de fabricación aporta contexto: temperatura, orientación real, estado de sujeción o tensiones residuales.
La medición 3D en planta permite correlacionar directamente los resultados con decisiones concretas del proceso, como cambios de herramienta, estrategias de amarre o secuencias de mecanizado. Esta conexión entre dato y acción es lo que convierte la medición en una herramienta de mejora continua y no en un simple requisito de control de calidad.
La medición como lenguaje común
Cuando la metrología 3D se integra correctamente, se convierte en un lenguaje compartido entre programación, producción y calidad. Las decisiones dejan de basarse en sensaciones o experiencias aisladas y pasan a apoyarse en datos claros y visuales.
Esto reduce ambigüedades, acelera la toma de decisiones y mejora la coherencia del proceso. El objetivo no es medir más, sino medir mejor para entender mejor.
Medir siempre, incluso cuando “todo va bien”
La medición 3D aporta valor incluso cuando no hay problemas aparentes. De hecho, es cuando el proceso parece estable cuando más importante es medir, ya que permite confirmar esa estabilidad y documentarla.
Esta información se convierte en una referencia para futuros proyectos, en una base técnica para optimizar procesos y en un respaldo sólido ante cambios de diseño o producción. La medición no es una reacción al error, sino una inversión en conocimiento.
En conclusión
En el mecanizado CNC moderno, la medición ya no es una etapa aislada ni una obligación externa. Es una forma de observar la realidad del proceso, comprender el comportamiento de la pieza más allá del plano y tomar decisiones con criterio técnico.
En un entorno industrial cada vez más exigente, contar con servicios de metrología 3D especializados marca la diferencia entre reaccionar ante los problemas o anticiparse a ellos.
La metrología 3D aplicada al proceso permite:
- Detectar desviaciones antes de que se conviertan en rechazos
- Optimizar estrategias de mecanizado y amarre
- Validar superficies complejas y geometrías funcionales
- Aportar datos objetivos para decisiones técnicas y de calidad
En AsorCAD entendemos la metrología 3D como una herramienta de ingeniería, no como un simple trámite de control. Por eso ofrecemos servicios de metrología 3D orientados al mecanizado CNC, integrados en planta o en fases intermedias del proceso, con un enfoque práctico y accionable.
Si necesitas medición 3D fiable, interpretada con criterio técnico y alineada con tus objetivos de producción y control de calidad, podemos ayudarte a convertir los datos en decisiones.
Medir mejor es fabricar mejor. Contacta con nosotros.
