¿Qué es el digitalizado 3D?
¿Qué es el digitalizado 3D?
Te explicamos qué es el digitalizado 3D y dónde aplicarlo
Se utiliza principalmente en el diseño industrial y mecánico, y también, en arte y patrimonio,aunque cada día son más los sectores que se benefician del resultado de esta técnica: odontología y cirugía máxilofacial, medicina, ortopedia, ciencia naval, automoción, aeronáutica, etc.
Te explicamos qué es el digitalizado 3D y dónde aplicarlo
Se utiliza principalmente en el diseño industrial y mecánico, y también, en arte y patrimonio,aunque cada día son más los sectores que se benefician del resultado de esta técnica: odontología y cirugía máxilofacial, medicina, ortopedia, ciencia naval, automoción, aeronáutica, etc.
Técnicas de digitalizado 3d
Por contacto
Cada vez más en deshuso: se palpa la pieza u objeto con un elemento conectado a un control numérico que escriben las coordenadas XYZ en el espacio, siguiendo los parámetros marcados por el operador en el software. Se pueden montar palpadores en el cabezal de máquinas tridimensionales o máquinas CNC de control numérico.
Sin contacto u óptico
Es la técnica dominante actualmente. Dispone de dos tecnologías claramente diferenciadas:

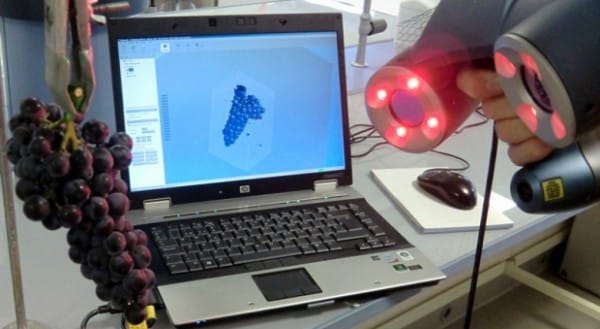

• Láser. Se lanza un haz de luz láser, bien sea como punto, haz de una cierta longitud, o una cruz.
Esta señal esta calibrada y cuando una o varias cámaras captan la deformación de este haz, la convierten en coordenadas XYZ en el espacio y generando una nube de puntos en 3D en el ordenador.
• Luz blanza estructurada. (El color de la luz no es importante, la última tendencia es luz azul, aunque también en la actualidad hay tecnología LED roja o verde, pero, al margen del color, la técnica es la misma). El equipo proyecta una luz sobre el objeto calibrada y con unos patrones variables, y unas cámaras captan la deformación de esta luz, convirtiendo esta información en coordenadas XYZ en el espacio y generando una nube de puntos en 3D en el ordenador.
Técnicas de digitalizado 3d
Por contacto
Cada vez más en deshuso: se palpa la pieza u objeto con un elemento conectado a un control numérico que escriben las coordenadas XYZ en el espacio, siguiendo los parámetros marcados por el operador en el software. Se pueden montar palpadores en el cabezal de máquinas tridimensionales o máquinas CNC de control numérico.
Sin contacto u óptico
Es la técnica dominante actualmente. Dispone de dos tecnologías claramente diferenciadas:
• Láser. Se lanza un haz de luz láser, bien sea como punto, haz de una cierta longitud, o una cruz.
Esta señal esta calibrada y cuando una o varias cámaras captan la deformación de este haz, la convierten en coordenadas XYZ en el espacio y generando una nube de puntos en 3D en el ordenador.
• Luz blanza estructurada. (El color de la luz no es importante, la última tendencia es luz azul, aunque también en la actualidad hay tecnología LED roja o verde, pero, al margen del color, la técnica es la misma). El equipo proyecta una luz sobre el objeto calibrada y con unos patrones variables, y unas cámaras captan la deformación de esta luz, convirtiendo esta información en coordenadas XYZ en el espacio y generando una nube de puntos en 3D en el ordenador.
Tecnologias, equipos y software
Otras tecnologias
Existe últimamente software, capaz de interpretar la información conseguida a través de rayos X, para convertirlo en una nube de puntos tridimensional (tomografia). Y también ha aparecido software, capaz de convertir imágenes tomadas desde el IPhone, o desde el Kinec de la Xbox, y convertirlos en nubes de puntos de más o menos precisión y resolución.
Equipos de digitalizado
Escáners 3D Escáner Luz blanca estructurada y laser portátil
Escáner laser portátil
Escáner luz blanca portátil
Digitalizado 3D 2
Software
En general cada escáner incorpora su propio software para gestionar la captura de datos y mallar la nube de puntos para exportarlo a un STL como fichero estándar. Existen softwares específicos con herramientas potentes para el tratamiento de la nube de puntos, como Rapidform por ejemplo, con herramientas para poder realizar ingenieria inversa, y extraer un fichero CAD, como si se hubiera diseñado con cualquier CAD 3D del mercado.

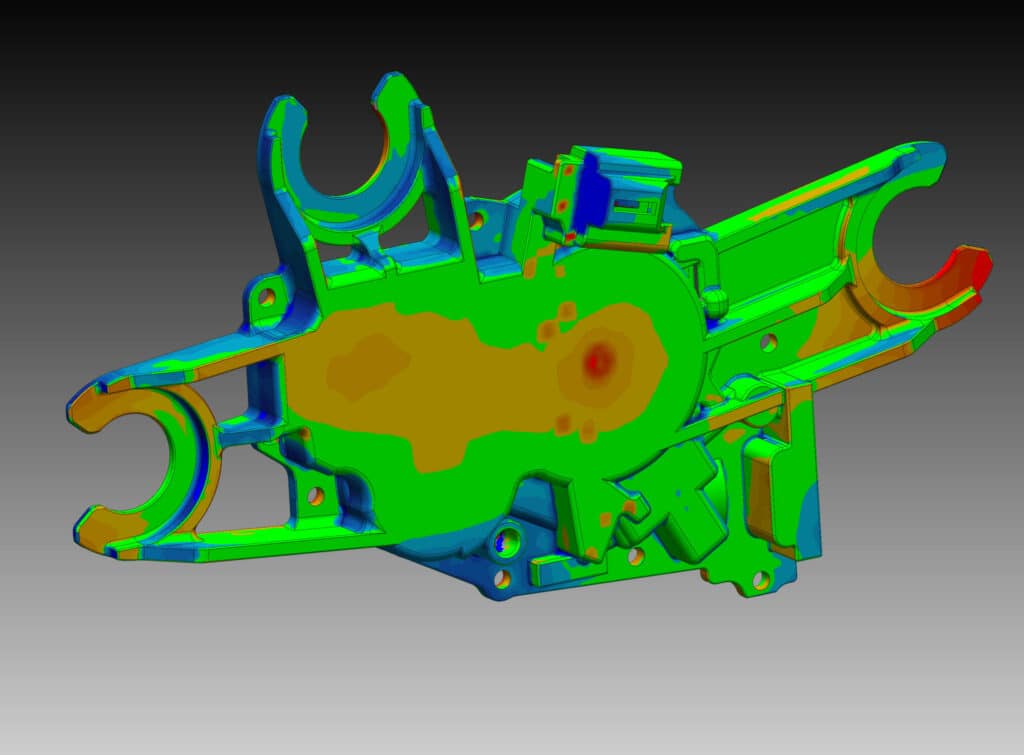

También acostumbran a poder exportar a casi todos los formatos de intercambio CAD estándar, y en muchas ocasiones disponen de conversores directos a diferentes softwares CAD. Estos softwares también acostumbran a disponer de módulos de verificación para compararar la nube de puntos contra el CAD, y confeccionar un informe dimensional.
Últimamente, los softwares CAD estándares acostumbran a ofrecer un módulo para el tratamiento de las nubes de puntos, pero no suelen ser tan potentes como los softwares específicos.
Aplicaciones
El digitalizado 3D está presente en múltiples sectores ayudando a la realización de proyectos de diversas envergaduras (desde digitalizar una moneda de cinco céntimos a todo un edificio). Algunos de los sectores que mayor beneficio obtienen con el digitalizado son:
· Aeroespacial
· Automotriz/Transporte
· Productos de consumo
· Educación
· Conservación de obras de arte y piezas arquitéctonicas
· Fabricación
· Asistencia médica
· Multimedia/Entretenimiento
Tecnologias, equipos y software
Otras tecnologias
Existe últimamente software, capaz de interpretar la información conseguida a través de rayos X, para convertirlo en una nube de puntos tridimensional (tomografia). Y también ha aparecido software, capaz de convertir imágenes tomadas desde el IPhone, o desde el Kinec de la Xbox, y convertirlos en nubes de puntos de más o menos precisión y resolución.
Equipos de digitalizado
– Escáners 3D Escáner Luz blanca estructurada y laser portátil
– Escáner laser portátil
– Escáner luz blanca portátil
– Digitalizado 3D 2
Software
En general cada escáner incorpora su propio software para gestionar la captura de datos y mallar la nube de puntos para exportarlo a un STL como fichero estándar. Existen softwares específicos con herramientas potentes para el tratamiento de la nube de puntos, como Rapidform por ejemplo, con herramientas para poder realizar ingenieria inversa, y extraer un fichero CAD, como si se hubiera diseñado con cualquier CAD 3D del mercado.
También acostumbran a poder exportar a casi todos los formatos de intercambio CAD estándar, y en muchas ocasiones disponen de conversores directos a diferentes softwares CAD. Estos softwares también acostumbran a disponer de módulos de verificación para compararar la nube de puntos contra el CAD, y confeccionar un informe dimensional.
Últimamente, los softwares CAD estándares acostumbran a ofrecer un módulo para el tratamiento de las nubes de puntos, pero no suelen ser tan potentes como los softwares específicos.
Aplicaciones
El digitalizado 3D está presente en múltiples sectores ayudando a la realización de proyectos de diversas envergaduras (desde digitalizar una moneda de cinco céntimos a todo un edificio). Algunos de los sectores que mayor beneficio obtienen con el digitalizado son:
· Aeroespacial
· Automotriz/Transporte
· Productos de consumo
· Educación
· Conservación de obras de arte y piezas arquitéctonicas
· Fabricación
· Asistencia médica
· Multimedia/Entretenimiento
